Parafoudre AZ32H pour GIS ELK-3

Le parasurtenseur AZ isolé au gaz est construit à partir d’une pile de résistances à l’oxyde métallique (MO) extrêmement non linéaires connectées en série dans un boîtier métallique sousgaz SF  6 sous pression. La conception spéciale avec blocs à champ élevé permet de réduire la taille du parasurtenseur, ce qui est un facteur important pour l’appareillage de commutation isolé au gaz (GIS).

Ces parasurtenseurs sont conçus et testés selon plusieurs normes, telles que GB/T 11032, CEI 62271-203 et CEI 60099-4.

Ces parasurtenseurs sont utilisés pour protéger l’appareillage électrique isolé au gaz ainsi que les câbles de raccordement et les transformateurs contre la foudre transitoire et la surtension de commutation

Applications
  • Protection de l’appareillage isolé au gaz
  • Protection de l’appareillage hybride
  • Protection des câbles
  • Protection des transformateurs
Pourquoi Hitachi Energy
  • Plus de 100 ans d’expérience dans la protection contre les surtensions
  • Conception éprouvée de courant de court-circuit sécurisé
  • Durée de vie de conception supérieure à 30 ans
  • Conception compacte grâce à un gradient de tension plus élevé
  • Excellent niveau de protection avec faible tension résiduelle
  • Soutien local et mondial des applications Hitachi Energy

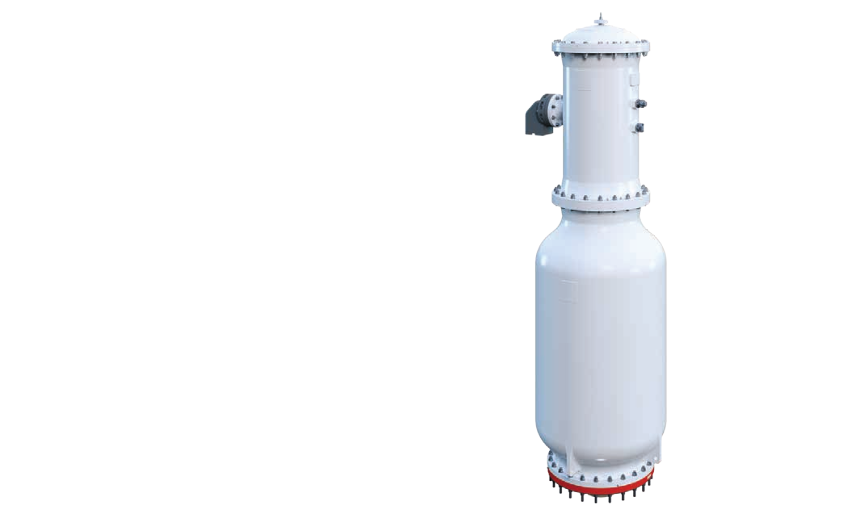

Product image for: Parafoudre AZ32H pour GIS ELK-3

Brèves données de performance

Spécification

Unité



Tension nominale

kV

Jusqu’à 468

Tension max. du système

kV

550

Courant de décharge nominal

kA

20

Tension nominale de résistance à la fréquence de puissance

kV

740

Tension nominale de tenue aux impulsions de foudre, 1,2/50 μs

kV

1675

Tension nominale de tenue aux impulsions de commutation, 250/2500 μs

kV

1300

Taux de transfert de charge répétitif Qrs

Comme (C)

4.8

Impulsion de courant élevé Ihc (4/10 μs)

kA

100

Capacité d’absorption d’énergie (Uc )

kJ/kV

19,8
